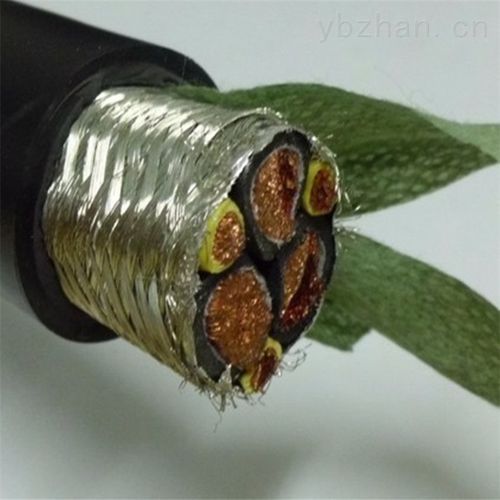

ZR-POTOFLEX-PUR双屏蔽结构变频电机连接电缆介绍

一、型号字母释义

• ZR：阻燃特性，遇火延缓燃烧、离火自熄

• POTOFLEX：系列代号，对称 3+3 芯专用变频电缆结构（3 根动力主线 + 3 根接地 / 屏蔽辅助芯），同心等距绞合、低电容、低阻抗，抑制变频器谐波干扰

• Pur（PUR）：聚氨酯外护套，耐油、耐酸碱、耐磨、防水抗水解、抗老化、耐低温，恶劣工况专用护套

二、电缆品类

1. 导体：VDE5 类多股软铜丝，柔韧性优异，可轻微往复移动敷设

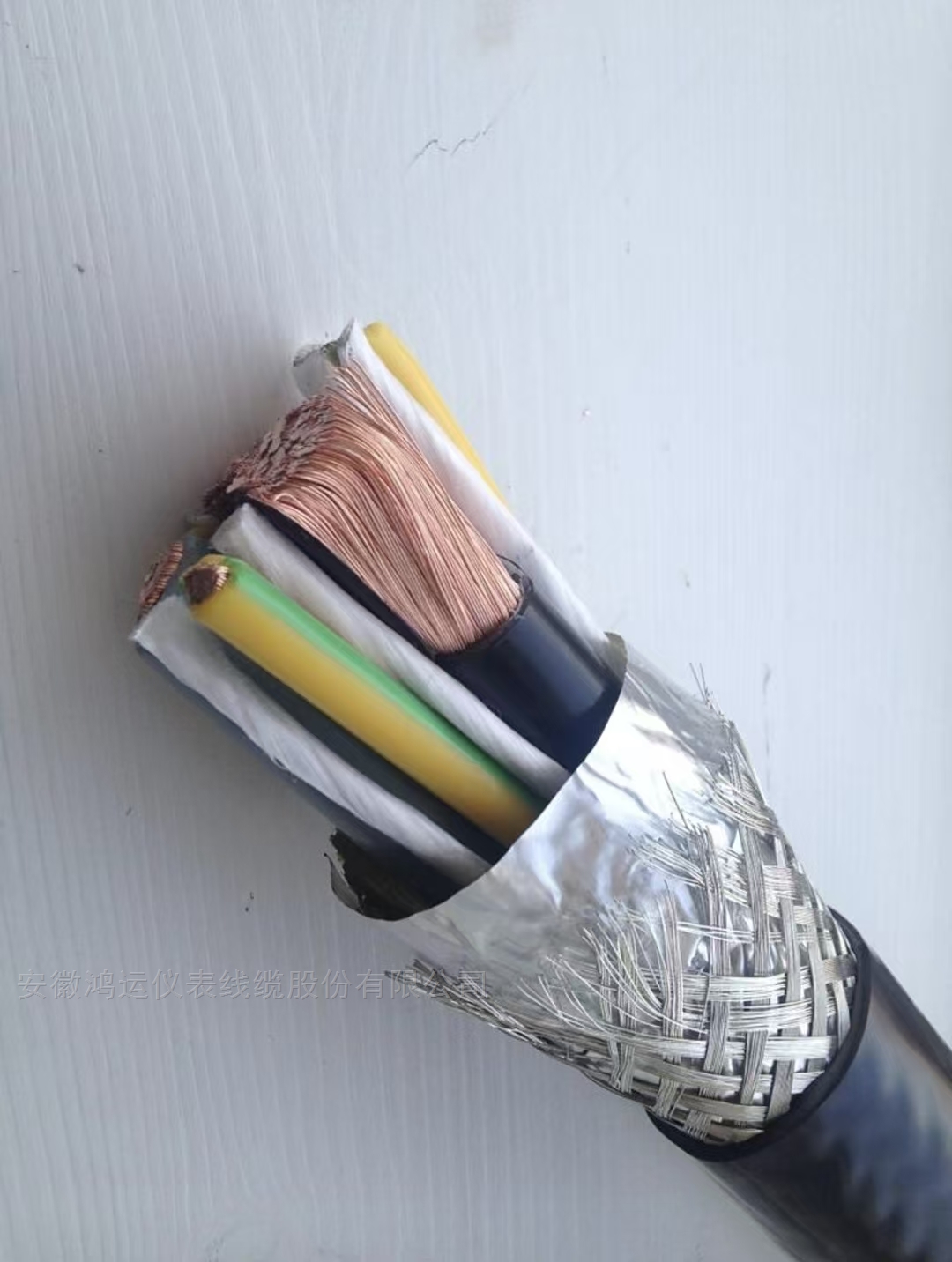

2. 屏蔽：铝箔纵包 + 镀锡铜网双层屏蔽，超低传输阻抗，隔绝 IGBT 变频器高频脉冲谐波，避免干扰周边仪表、传感器

3. 绝缘：特种阻燃改性绝缘，低介电常数、低耦合电容，适配变频高频脉冲电压

4. 护套：PUR 聚氨酯（区别普通 PVC 变频电缆），耐机油、切削液、化学品腐蚀

5. 芯数常规：3×(4~240)+3×(1.5~35) mm²（3+3 结构），工业变频标配规格

6.

三、核心用途（变频器↔变频电机专用连接线）

1、主力应用场景

• 冶金 / 钢铁：轧机、辊道变频电机、风机水泵

• 造纸纺织：生产线变频驱动电机、输送设备

• 机床加工：数控机床、注塑机、自动化流水线电机

• 化工 / 食品：防腐环境泵体、鼓风机、制冷机组

• 物流起重：输送机、提升机、打包设备变频马达

2、敷设环境

1. 固定敷设：室内电缆沟、桥架、设备柜内、潮湿厂房（有水汽、油污车间）

2. 轻度移动敷设：拖链短行程往复走线、设备小幅摆动电机接线（PUR 护套耐磨耐弯折，弯曲寿命远优于普通 PVC 变频电缆）

3. 适用油污、潮湿、有化学试剂飞溅的恶劣工业现场，可用于部分防爆危险区域设备布线

四、关键特性

1. 电气：低电容、双屏蔽抗谐波，杜绝变频器脉冲反射击穿电机绝缘，保障精密设备抗 EMC 电磁兼容

2. 环境：阻燃、耐矿物油 / 冷却液、抗臭氧紫外线、-10℃~120℃长期工作温度，短路瞬时 180℃耐受

3. 防护：径向 + 轴向阻水结构，进水不易线芯受潮漏电
